- 【干貨】利用Mash功能制作鎖鏈只需八步！
鎖鏈?zhǔn)墙?jīng)常出現在動畫或游戲中的元素。在實際制作中，無論是建模還是動畫，鎖鏈都是一個難點。
在Maya中，通過Mash功能，我們可以方便快捷地制作各類鎖鏈模型和動畫。下面我們來了解一下鎖鏈制作過程：
▲在游戲和動畫中使用鎖鏈的角色
教 程 一

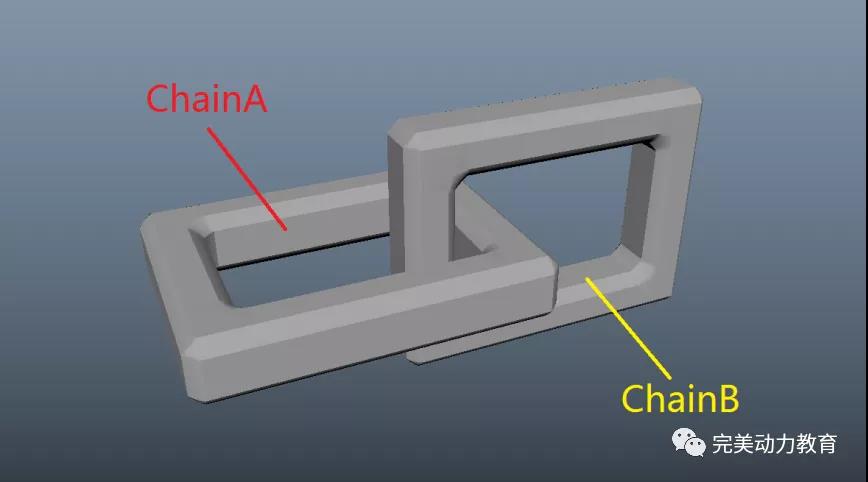

創建一段鏈條模型，這段鏈條分成兩條鏈節，以90度相連接，分別命名為ChainA、ChainB。
▲創建鎖節模型
教 程 二

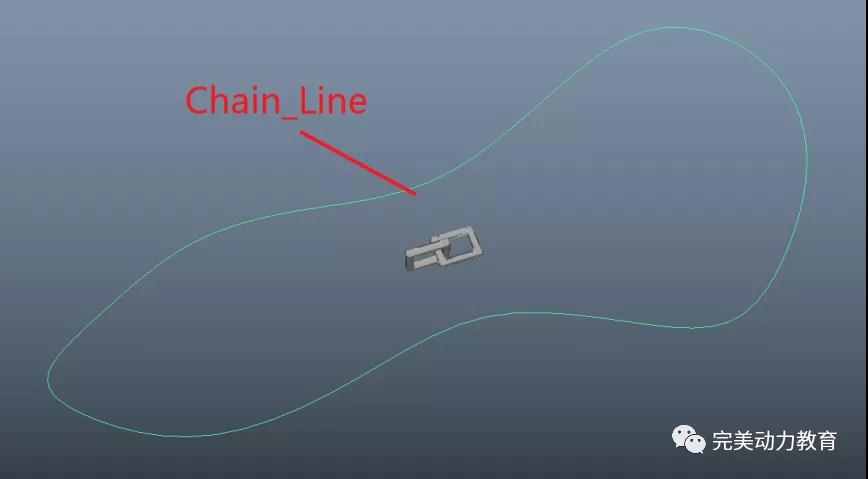

接著再創建一條曲線（本案例中，僅以一個線圈來演示。大家在實際制作中，可以創建更復雜走向的曲線）。
▲創建鏈條曲線模型
教 程 三

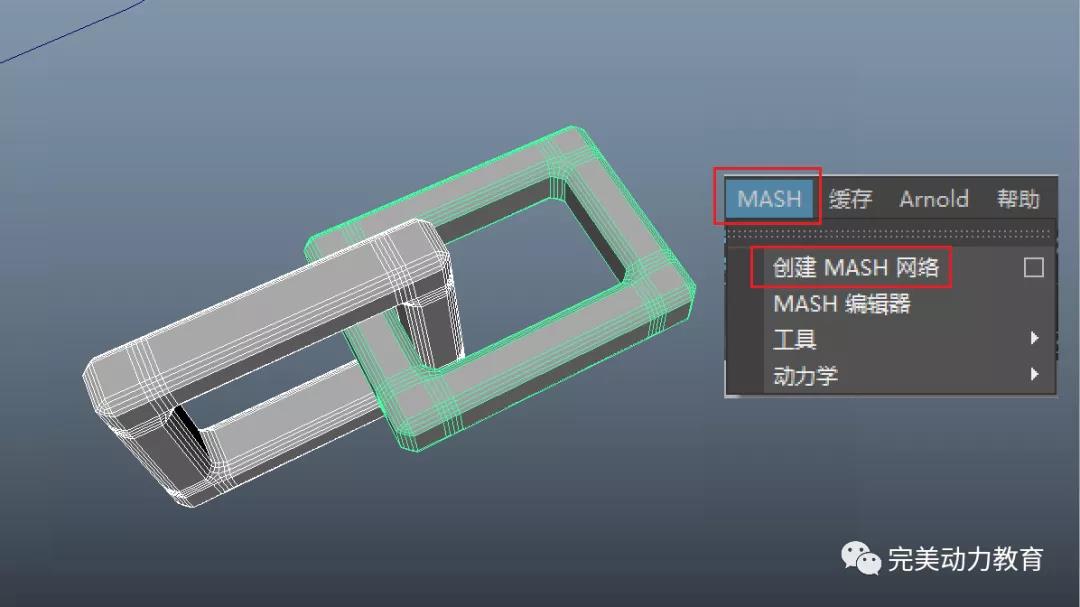

選擇兩個鏈節模型，把它們創建成Mash網格物體。
▲創建Mash網格
教 程 四
選擇Mash，給它創建Curve節點。

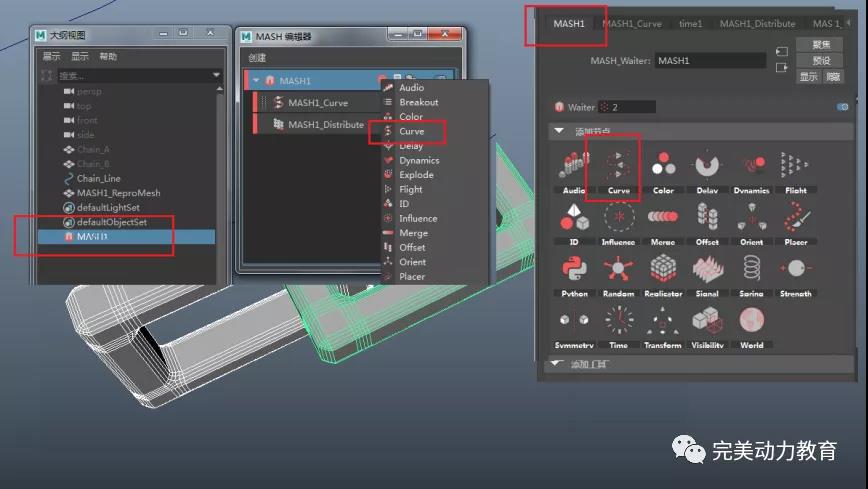

▲給Mash添加Curve節點
教 程 五

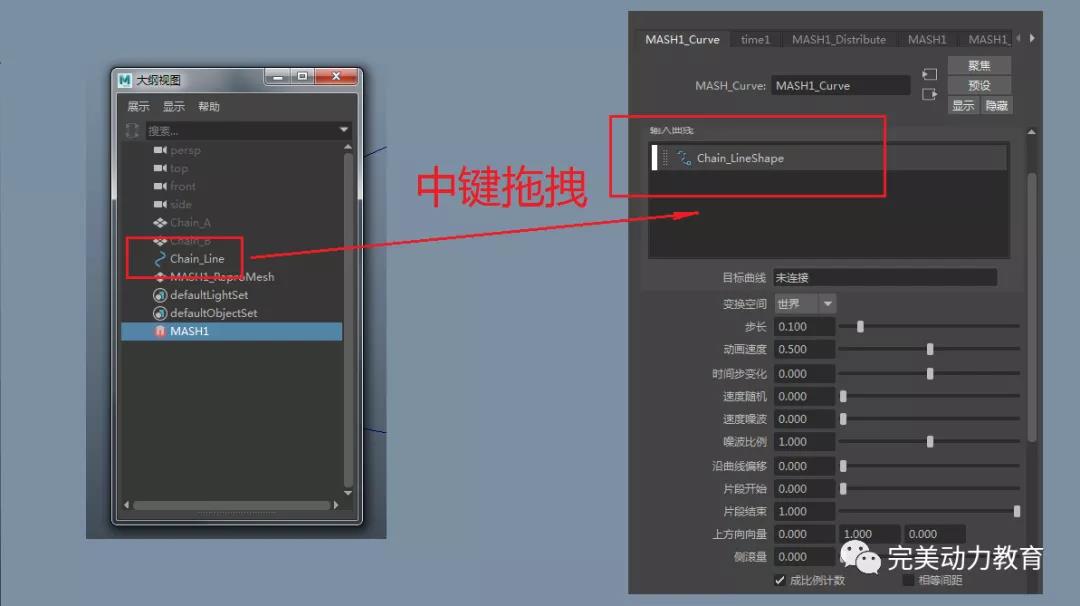

把Curve節點和曲線關聯,在大綱中，用鼠標中鍵，把Chain Line拖拽到Curve節點的“輸入曲線”中。
▲關聯Curve節點和曲線
教 程 六

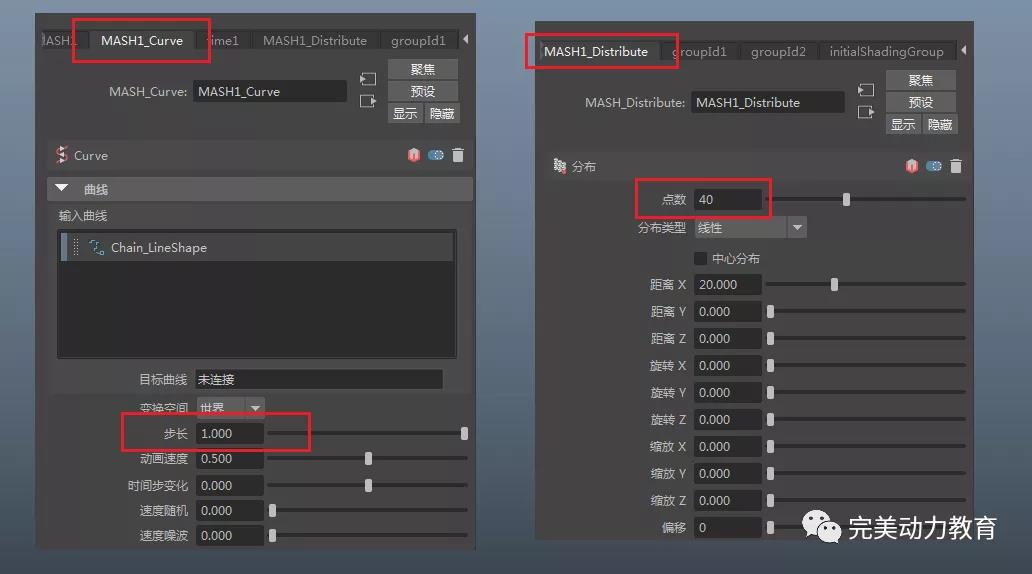

選擇Mash，在屬性欄里，調整步長為1，點數為40（臨時數值）。這時，場景里的元素就會呈現以下狀態：
▲調整參數

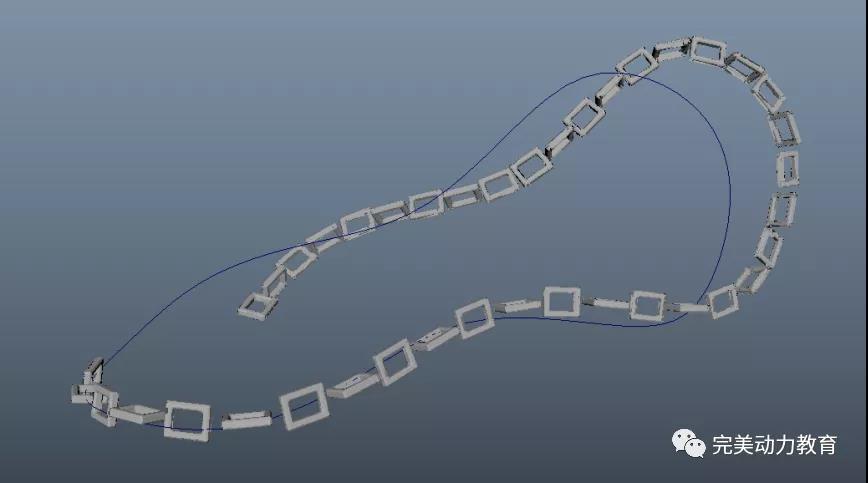

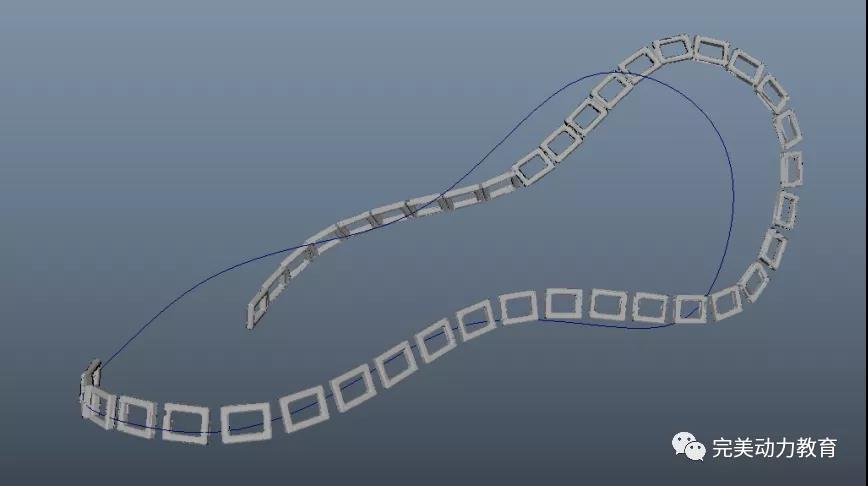

▲調整參數后的鏈條狀態
從上圖可以發現，鏈條并沒有連接起來，鏈節之間也沒有呈現90度夾角。這是因?yàn)槲覀冇袃蓚€鏈節模型，而節點忽略了這個數量，按照一個模型來控制了。所以，我們必須設定好模型數量，讓節點分別計算。
教 程 七
選擇Mash，給它添加新的“ID”節點，同時把“ID數”改成“2”（兩個模型）。完成后，鏈條就形成了這樣的效果：

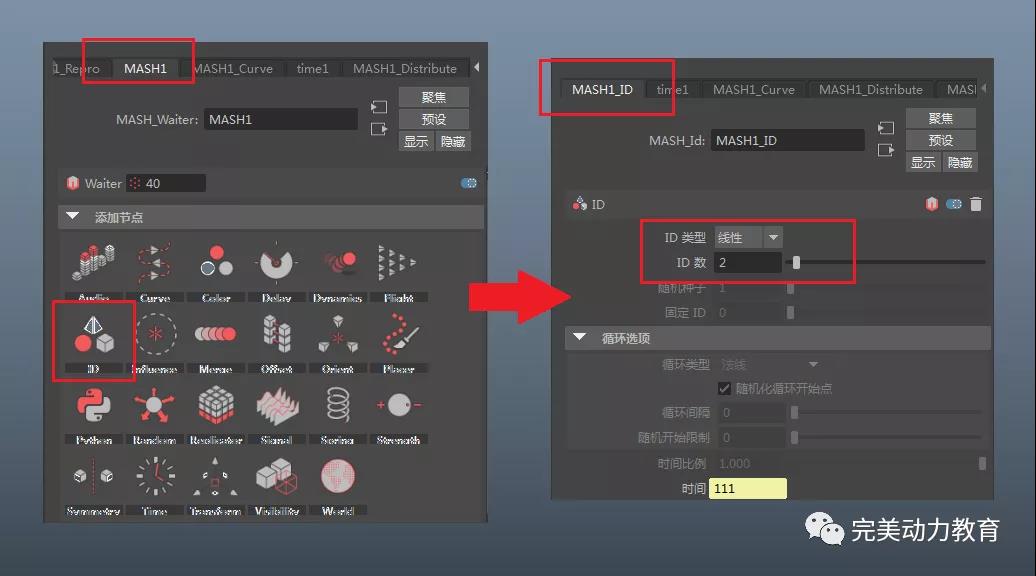

▲添加ID節點
▲添加ID節點后的效果
添加“ID”節點后的鏈條，雖然已經有90度夾角，但是鏈條的形狀和原始曲線相差較大，鏈節彼此之間的間隙也較大。這是因?yàn)镸ash的“分布類型”沒有進行調整（鏈條形狀和曲線不匹配原因）、“點數”太少（鏈節沒有相交原因），所以我們需進行最后的調整。
教 程 八

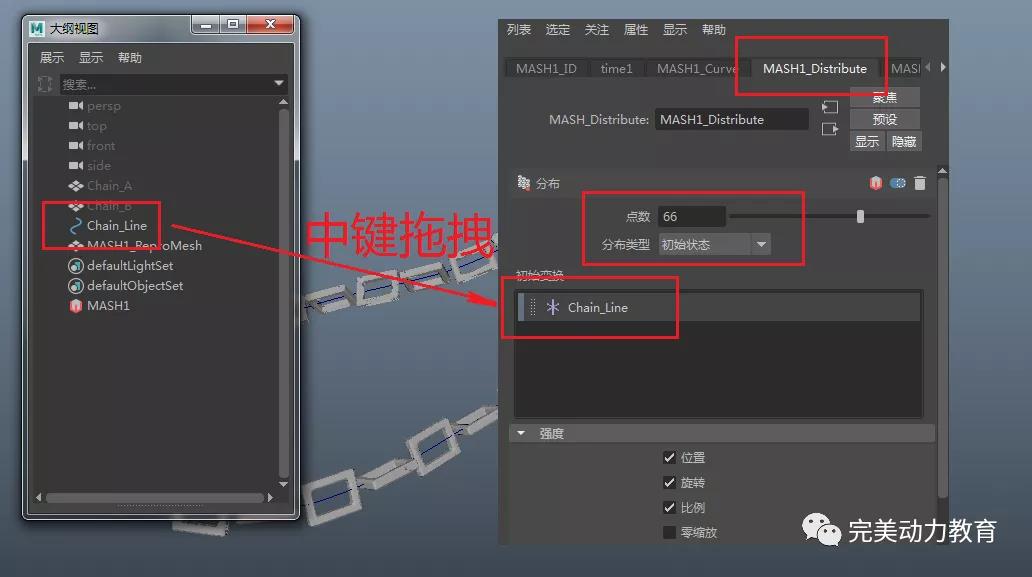

選擇Mash，在屬性欄里，把點數改成“66”（具體數值根據自己場景調整）；“分布類型”屬性改成“初始狀態”（能讓鏈節和曲線完全匹配）；用鼠標中鍵，從大綱中把“Chain Line”拖拽到“初始變換”窗口中。
▲修改分布類型和點數等屬性

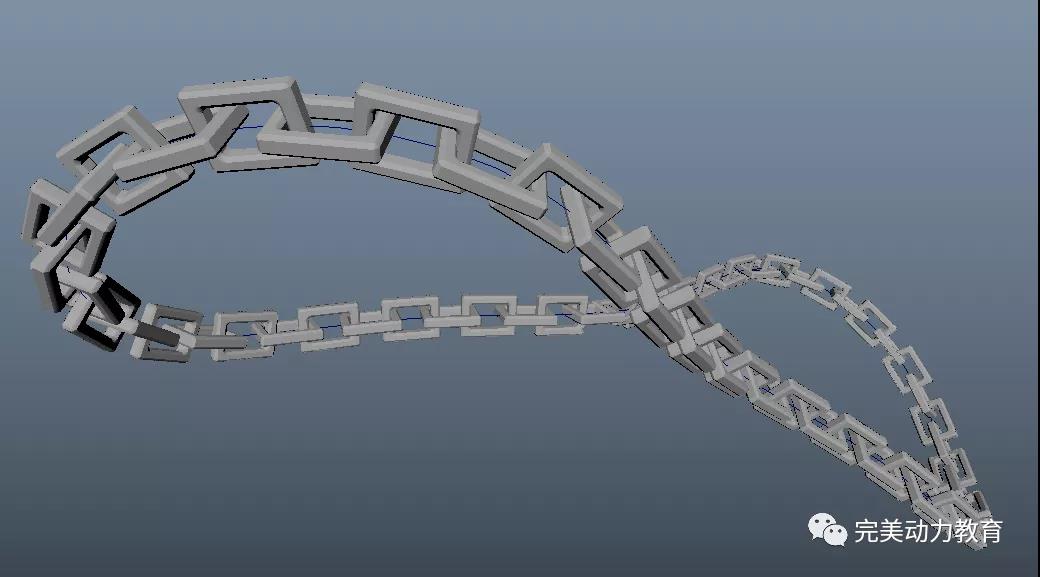

▲完成效果
小貼士
1.使用Mash，可以簡單快捷的制作鎖鏈模型或動畫；
2.由于Mash本身是帶動畫的，所以當推動時間條時，就能看到鏈條的滾動；
3.如果只是單純的建模，可以把屬性欄中，“Mash1_Curve”的“動畫速度”改成0；
4.調整Chain_Line曲線的形狀，可以直接影響鏈條的形狀變化。
