在我們觀看的戰爭片中，多多少少都會出現一些坦克的鏡頭，甚至在一些電影中坦克成了主角。
如今在影視動畫行業，制作人員會時常需要制作坦克這類機械案例，在坦克履帶的控制上曾難倒了不少制作人員。因此，本章主要講述“利用MAYA軟件中幾個常用的工具制作坦克履帶”的方法！

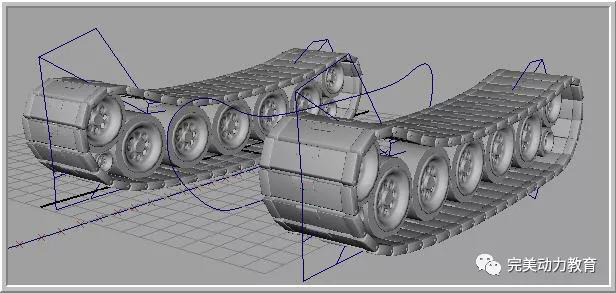

▲成品圖

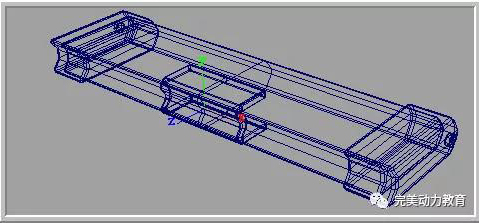

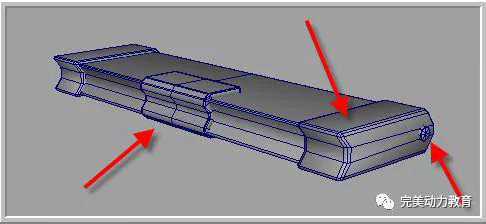

利用MAYA建模模塊的polygons多邊形建模方式來建造坦克履帶的其中一節，包括鉸鏈的咬合處與螺母。
對其所有零件打組，并通過insert鍵來移動組的中心點。使該模型獨立，中心點移動到組的咬合部位。

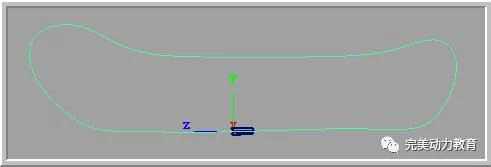

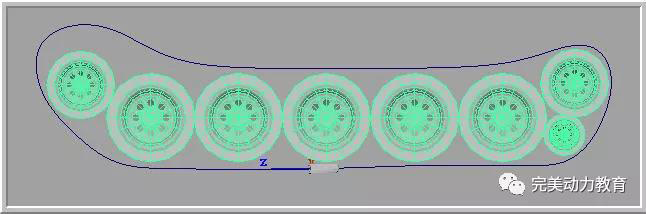

利用【CV Curve Tool】畫出一條坦克鏈的形狀曲線，繼續利用多邊形建模工具建造出坦克的主動輪等配件。

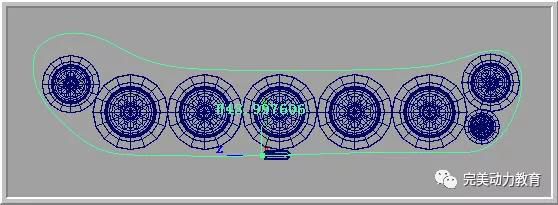

利用【Parameter Tool】參數測量工具測量出曲線的U value值。點擊【Parameter Tool】工具將鼠標滑行到曲線尾部，顯示出曲線參數。

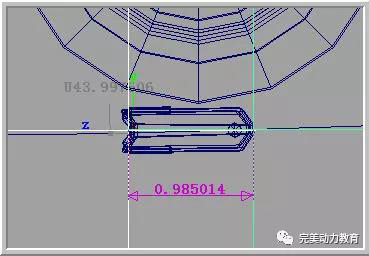

利用【Distance Tool】測量工具測量出單個履帶的長度。
可知單個履帶寬度約等于1。下面即可以利用曲線tank _curve周長44/1=44。

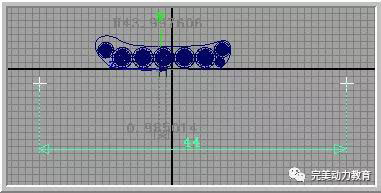

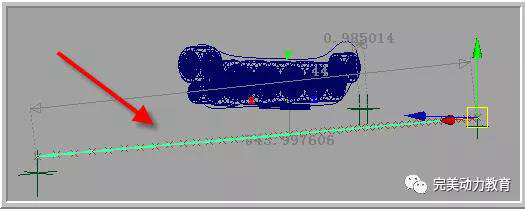

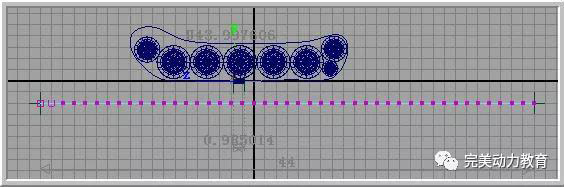

可知一套完整的坦克履帶鏈需要44塊單個履帶。接下來利用【Distance Tool】工具在場景中測量出一段參數為44的距離。
利用【CV curve tool】曲線工具按X鍵進行網格吸附畫出曲線Distance _curve。

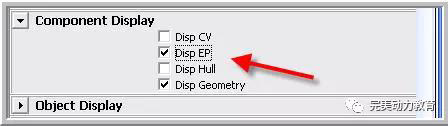

選擇曲線Distance _curve，按Ctrl + A鍵調出曲線屬性，找到Component Display成分顯示點選Disp EP顯示出曲線EP點。
為曲線Distance _curve添加上骨骼鏈，點選【Skeleton】|【Joint tool】骨骼工具，然后按V鍵進行點吸附，根據曲線Distance _curve對應的EP點創建骨骼鏈。

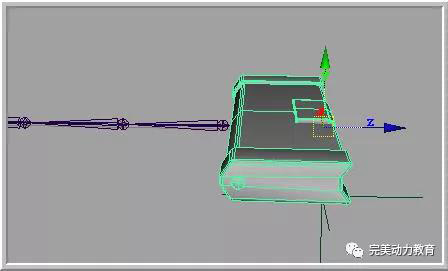

選擇單個履帶鏈模型group1進行點吸附到骨骼joint1上。

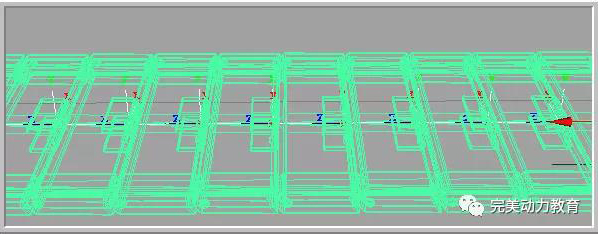

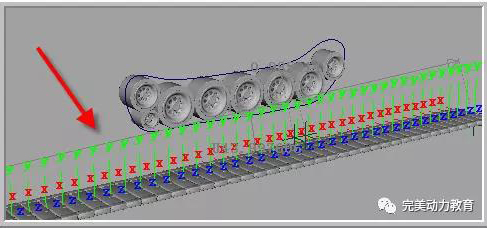

繼續選擇單個履帶鏈模型組group1按Ctrl + D鍵進行復制，把復制物體吸附到骨骼joint1上。再次按Shift + D鍵重復上述操作，構造出履帶鏈模型。
坦克履帶模型構造好以后，需要讓當前的骨骼控制相對應的模型鉸鏈，在此進行父子關系的操作即可。

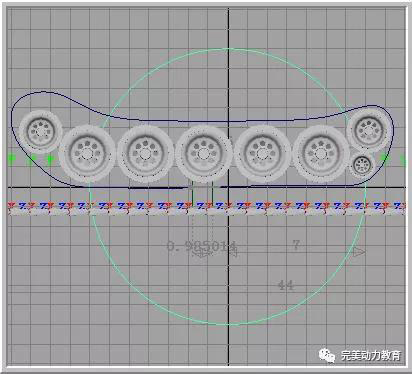

利用【Skeleton】|【IK spline handle tool】樣條IK工具進行骨骼捕捉，從而讓骨骼構造成履帶形狀。（首先在場景中需要?jiǎng)?chuàng)建一個周長參數為44的封閉圓圈，曲線段數修改為16）

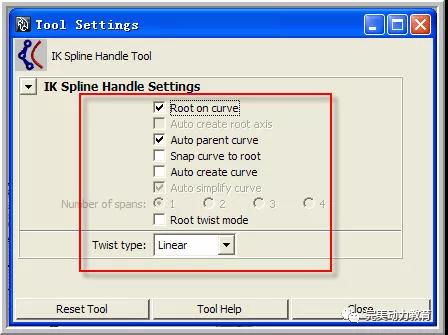

打開【Skeleton】|【IK Spline Handle tool】利用樣條IK工具拾取骨骼。

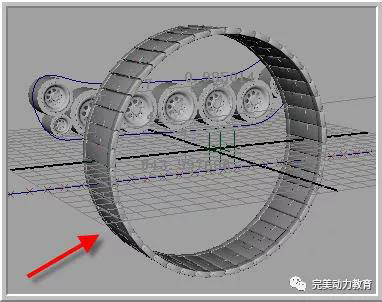

點選樣條IK工具先選擇骨骼joint1然后再選擇骨骼joint46最后拾取曲線Circle，最終所有的骨骼和模型都會自動拾取到曲線上。

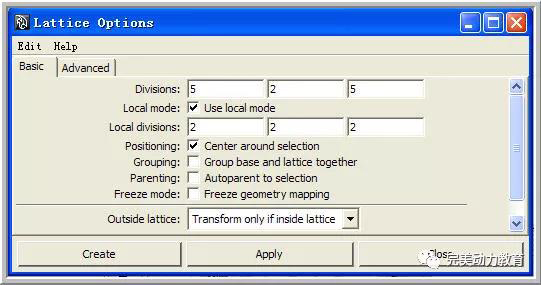

接下來需要修改曲線Circle的造型，致使它與坦克車輪相匹配。選擇曲線Circle然后執行【Create Deformers】|【Lattice】晶格變形。

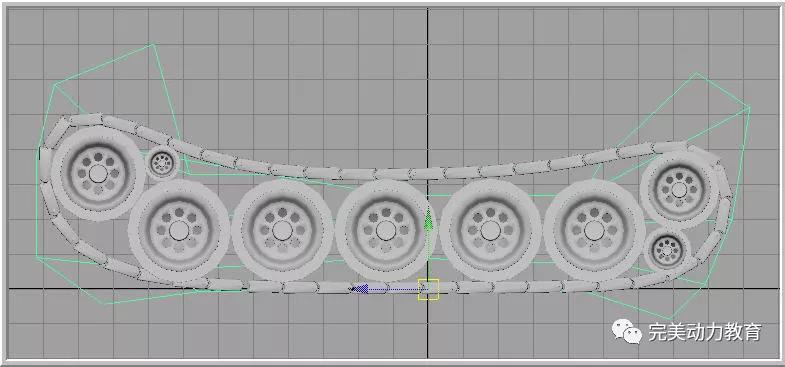

通過編輯晶格的控制點來改變曲線的造型，并且與之前的坦克輪胎造型相匹配。
通過旋轉曲線Circle的Rotate Y值即可看到畫面效果。運用同樣的方法制作出另外一個坦克履帶。
最后，非常感謝趙老師給大家?guī)淼摹堵膸е谱鳌?，有什么疑問，可以下方留言，希望文文?duì)大家有所幫助！
