- 干貨|NukeVR合成制作(四)
“NukeVR合成制作”系列教程為完美動力教育高級Nuke講師周士誠老師 原創干貨，最后一期來啦！
CaraVR結合Vray for Nuke與VoxelSystem體積云MochaVR制作立體全景CG合成2D轉3D案例
在nuke中做云首先創建容器，這點大家可以理解為特效軟件的流體云制作過程。
在VoxelSystem容器節點是。以后的所有操作都是基于容器。在他的屬性中我們需要調節自己想要的細節參數。
調節完參數我們需要觀看云在nuke3D視圖的形態我們需要節點才能觀看，直接切到nuke3維視圖是無法觀看的。
首先調整需要的體積云大小，然后往里填充云，可以這么理解。

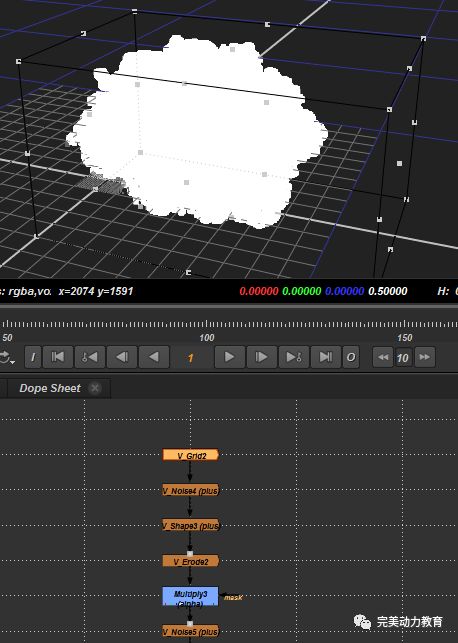

這部操作一般需要2-3個節點完成，分別是V_Noise像容器中填充噪波，包括噪波大小形態種子等。然后需要V_Shape來定義云外輪廓形態，包括云所處在容器中的位置。最后是V_Erode云的擴邊，可以用來使云形態更軟更萌些。里面的參數需要大家根據自己需要慢慢測試調節了。
在調節云的時候我也會對云的A通道進行調色處理，A通道在最終效果起到?jīng)Q定性作用。

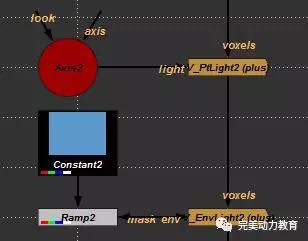

接下來就是打燈光了，燈光在普通模型渲染中就有著很重要的意義，在體積云也是一樣的，在VoxelSystem里面提供了3中燈光。分別是：點光源，方向光，環境光。我這這個案例中使用的環境光與點光源。一般2種光就可以了?？梢愿鶕?jù)想要的場景進行打光。

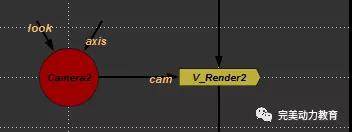

接下來就是渲染了V_Render。使用的是nuke自帶的相機，對位渲染即可。VoxelSystem插件是基于GPU來計算，所以對合成機又有優勢了，渲染速度也是非?？斓?。

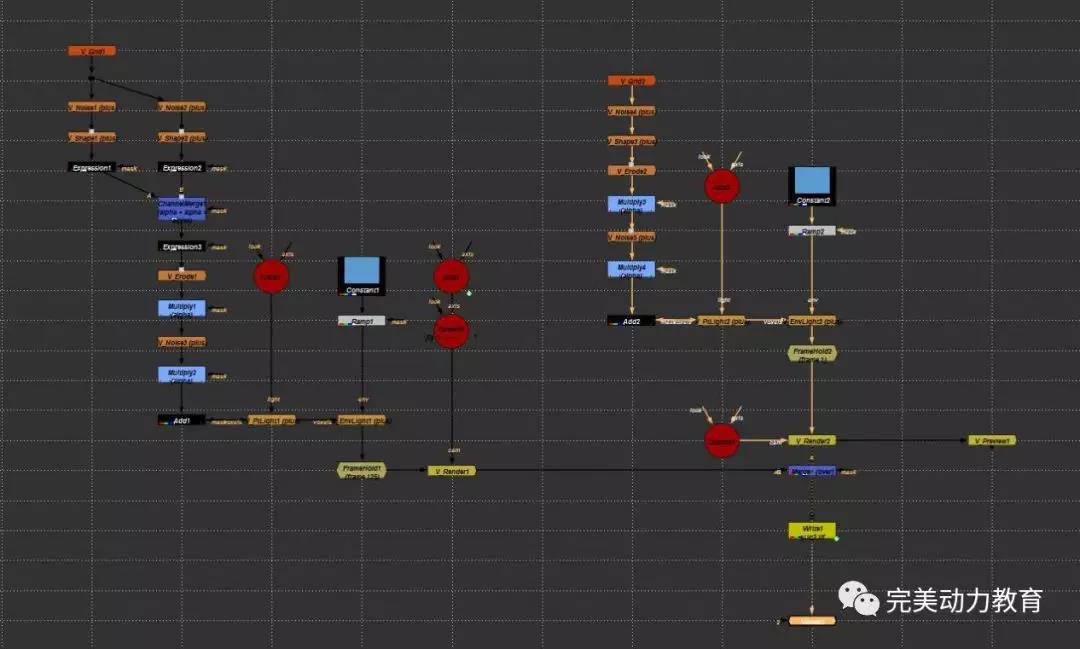

基于以上原理我們?cè)敿?xì)設置屬性就可以測試渲染了。
可以多渲染幾種形態便于合成使用。
云做好了我們需要把云放到VR全景中去，那就要使用全景渲染。首先我們是素材是動態的全景所以，渲云的時候就新開了一套場景節點。還是需要我們之前跟蹤出來的相機。

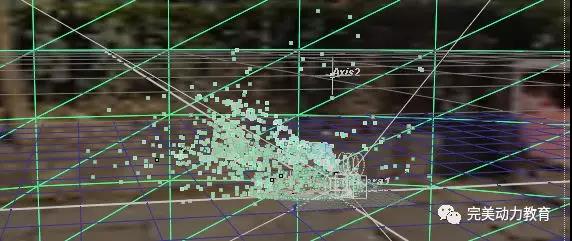

但是上次只是跟蹤的地面或者說是局部，但是我們的云需要在天空上，如果進入頭顯模式會發現我們放置的云的位置在后上方，現在的點云肯定沒辦法滿足。就算是這樣也不需要重新反求相機因?yàn)椋炜諞](méi)什么跟蹤點。我們還是使用已經跟好的相機即可。

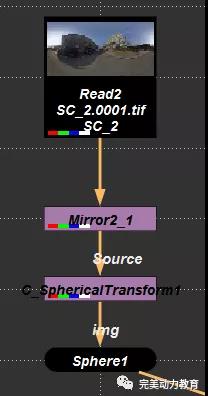

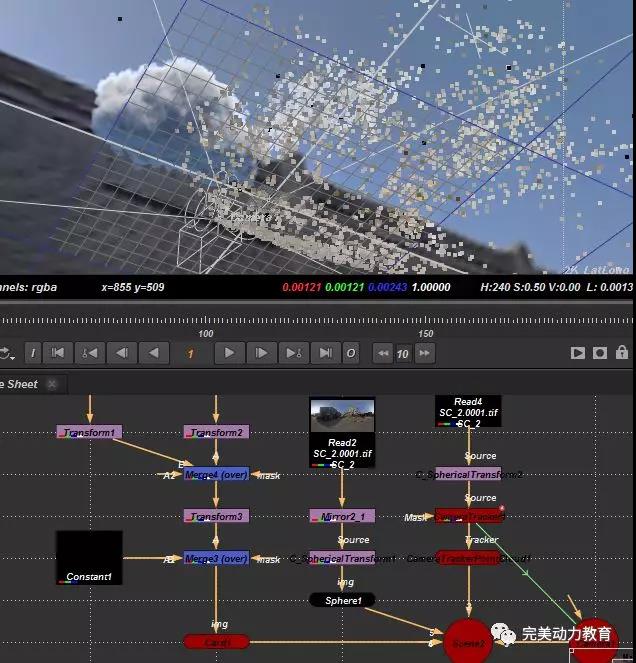

我在這里用的方法是首先創建一個環境球。作為參考，但是注意我們的環境球位置需要移動，而且在球內看圖像是反的需要反向。這個大家應該都知道了吧。

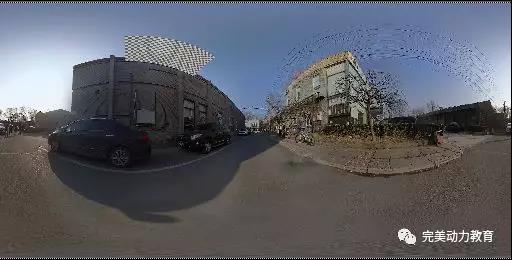

這樣我用環境圖像就把點云對位好了。也是同樣根據圖像去對云的位置。創建了一個棋盤格作為對位標準進行對位。這里對位不能以建筑作為標準肯定運動比建筑要慢，因?yàn)榭臻g位置比建筑高。

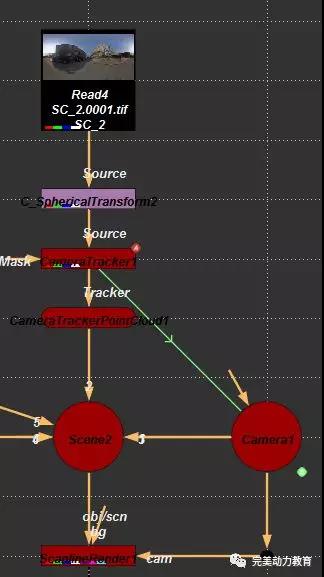

這里使用的是nuke自帶的ScanlineRender全景渲染模式，或者把Camera改為全景相機也可以，位置確定好了。就可以放置體積云了。
在經過對位與序列播放后，找到云的3維空間位置然后渲染即可。但是我們只是把云疊在了前景，需要房子的roto才能把云疊在房屋的后面，達到正確的遮擋關系。這里我使用mochaVR for nuke進行roto。在nuke的caraVR中當然有C_Tracker跟蹤節點，經測試準確度還是很高的，但是有個問題就是它在運動匹配roto節點的時候無法使roto節點的線移動，非常不方面我們r(jià)oto操作。通道是可以移動。往往我們需要的是roto線與通道一起移動才可以。傳統鏡頭在Tracker匹配跟蹤信息時可以移動，但是C_Tracker不可以。
我們?cè)谧鲞@個案例的原則就是不離開nuke軟件。所以使用mochaVR的nuke版進行制作roto。
點擊就可進入我們熟悉的mocha軟件界面。

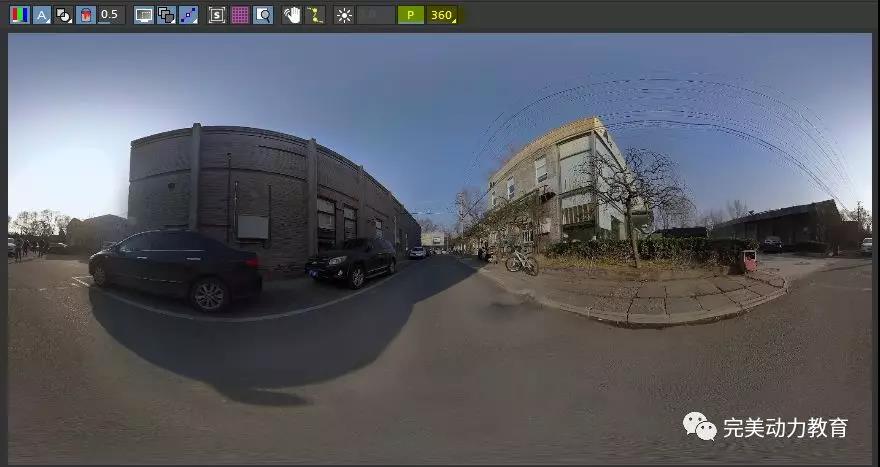

比mocha pro多了幾種模式，那就是全景模式，一般使用頭顯模式就可以。跟蹤的時候可以在這種默認模式下直接跟蹤也可以或者進入頭顯模式跟蹤也可以根據自己習慣而定。
MochaVR的默認畸變與mocha pro是不同的所以可以直接跟蹤全景。

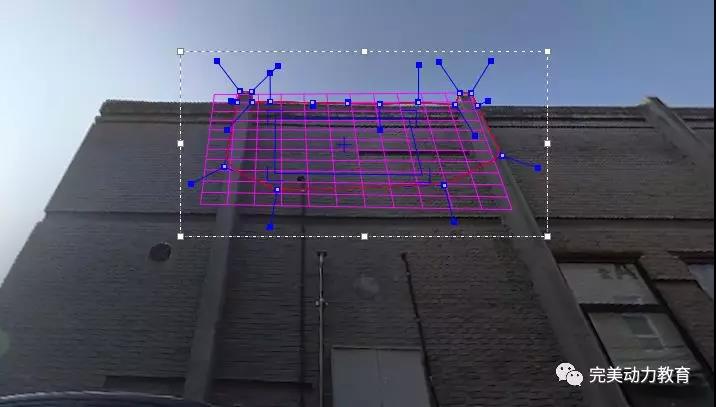

我習慣進入頭顯模式去調整K幀，我測試的mochaVR的跟蹤不如傳統鏡頭跟的準，跟蹤會有比較大的誤差，K幀會不較多。
Roto完成之后這里要注意保存mocha工程關閉就可以回到nuke界面了。

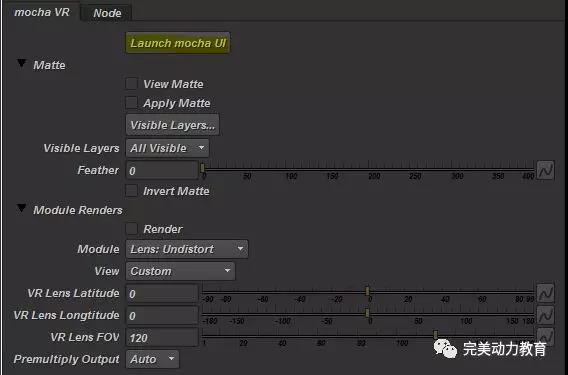

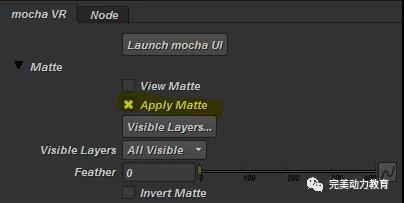

勾選Appy后就可以得到想要的通道了。之后我們可以加EdgeBlur或者用mocha自帶的Feather也可以。
對于AE用戶來說mochaVR的誕生會對全景制作提高了很多效率，但是對比nuke用戶來說只是增加了一個工具。它的roto無法像SFX或nuke那樣像素級精度。穩定還不錯，擦除，跟蹤有時候并不是很準，也無法像PFTracker那樣全景點云反求相機，但是優勢在于與nuke的無縫對接，提高制作效率。
在mochaVR多了一個界面。

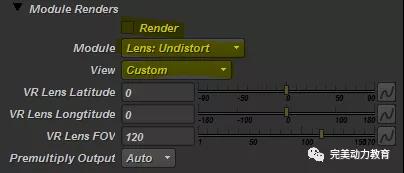

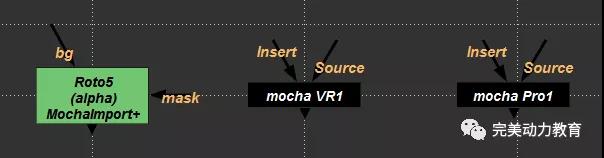

這個與mocha pro不同多了些VR模式。類似于nuke的C_SphericalTransform但是如果是AE的話可以首選，但是nuke用mocha去做的話會比C_SphericalTransform卡，但是優點畫面的畫幅不會變，我覺得有些時候還是可以用一下的。在這個全景案例中我使用的是MochaImport+進行roto，把mochaVR的信息到給它即可。

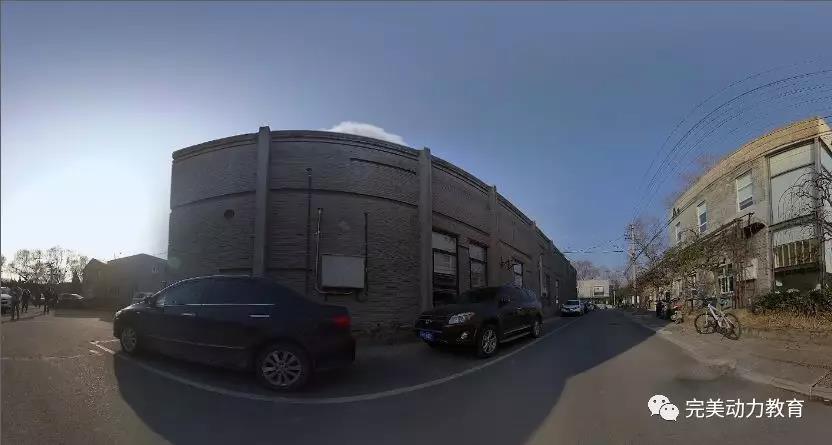

Roto的時候注意卡邊，然后把建筑疊在云的前面。這樣我們就得到了一個動態的全景云了，這里播放素材的話可以看到。
整個案例已經快完成了，合成部分基本上差不多，接下來需要的就是對每個合成的精調了。
